[教程] 用TE4XP 和 WINAVI 缩放视频(重置视频大小)解决安全框导致的电视上画面显示不全问题

  [复制链接]

9294

威望

61万

金钱

1万

贡献

管理员

自由的灵魂

Rank: 9Rank: 9Rank: 9

积分
711680
主题
4872
帖子
30415
注册时间
2003-4-10
最后登录
2019-8-20
发表于 2008-12-8 20:30:59 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 IsaacZ 于 2011-3-19 14:35 编辑

有时因为“安全框”的原因,刻录好的碟片在电视上播放时视频外圈有一部分看不到。解决方法是在制作碟片之前先给视频源文件加个黑框,这样电视遮挡的就是黑边而不是想看的内容。三个方法,后两个方法较简单哈:


方法一:

使用软件: TMPGEnc 4.0 XPress

1、在TMPGEnc 4.0 XPress添加视频时进入“效果设置”页,选择最下面的“视频重置大小”效果,右边“画面布局方式”选择“中央(定制大小)”,下面的分辨率变成可修改。

2、在这个步骤,我们的目的是通过减少四边的像素,使得源画面缩小到输出画面的95%左右,其余用黑边补足,这样在电视上播放时遮挡的就是黑边而不是有效画面了。那么究竟如何计算这个缩小画面的实际像素呢?

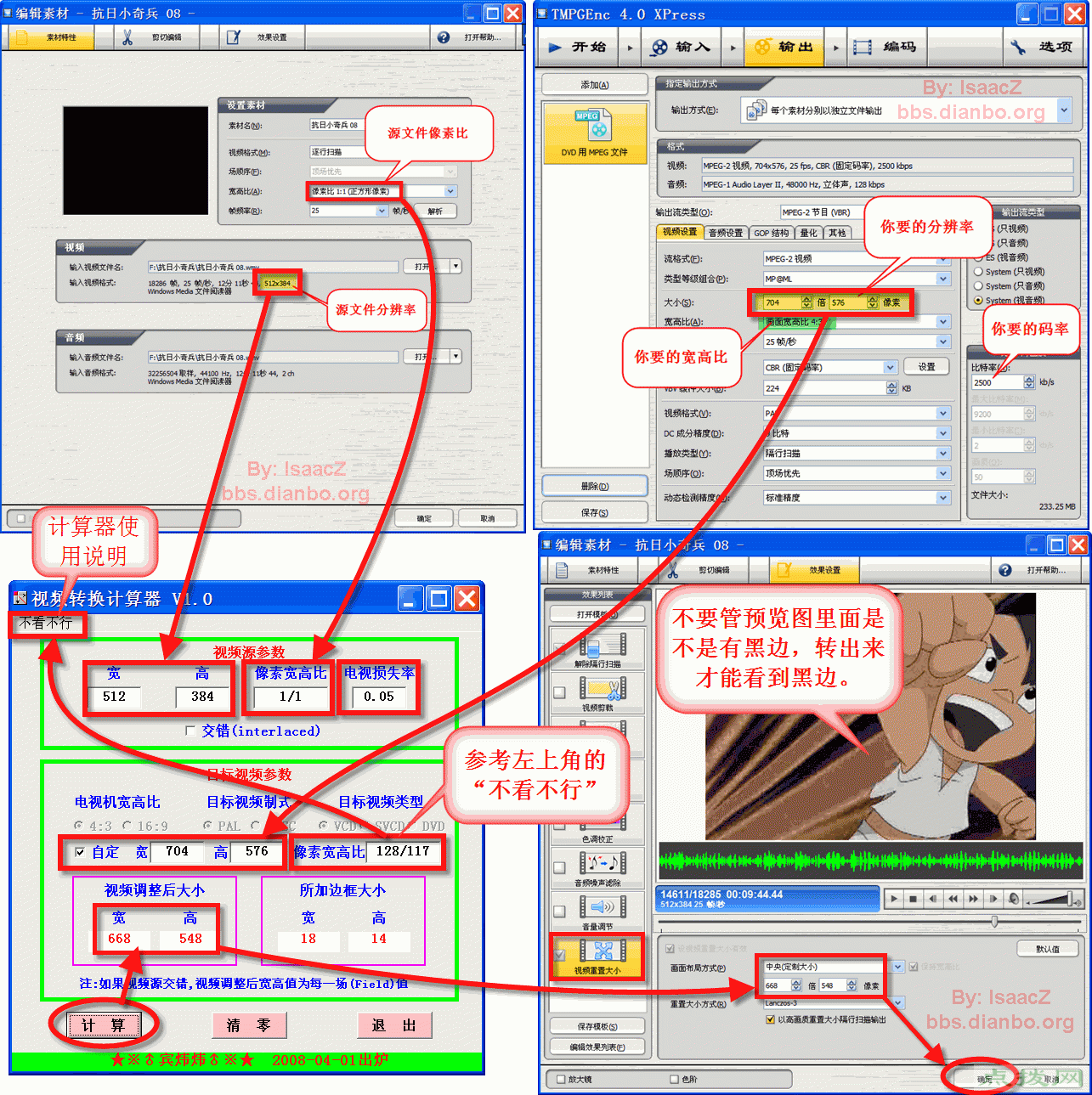

以前光想着借助软件,用“视频转换计算器”填入相关参数计算了一通,如下图:


后来发现这种计算方法十分麻烦,而且因为输出像素比不好确定,得到的值并不保险。于是又想到一个非常简单而稳妥的方法,那就是用输出分辨率的宽704乘以(1 - 5%),也就是704*0.95,这样就直接得到668.8,取约值668即可(因为程序可能要求必须是8的整数倍)。同样,高度也是同样列式:576*0.95=547.2 ,取约值548。这样就轻松得出“视频重置大小”滤镜下应该填写 668 X 548 了。

以上只是用 704*576 这种分辨率演示,其他DVD兼容分辨率均可参照这种方法加安全框。

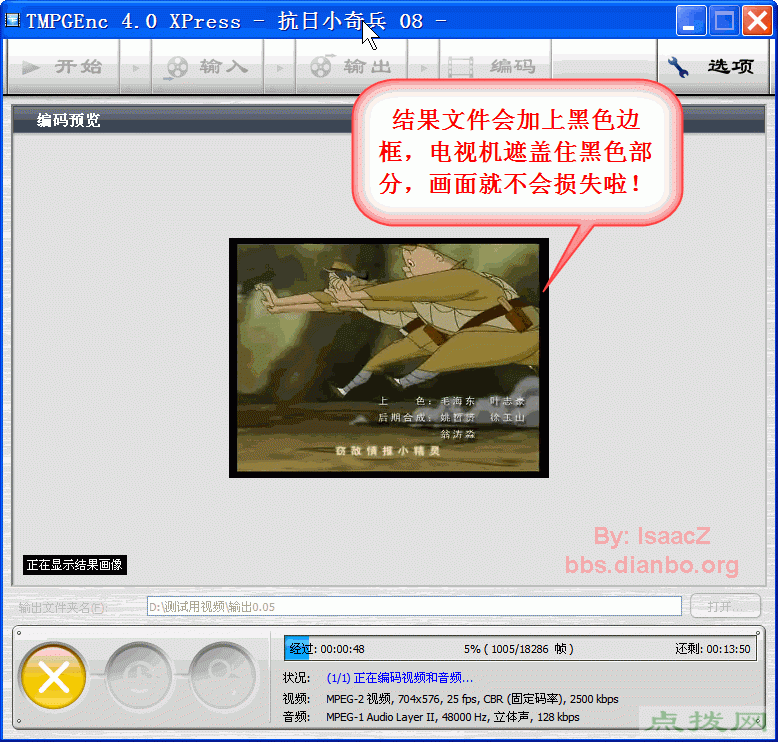

编码转换过程中已经可以预览到黑色边框:

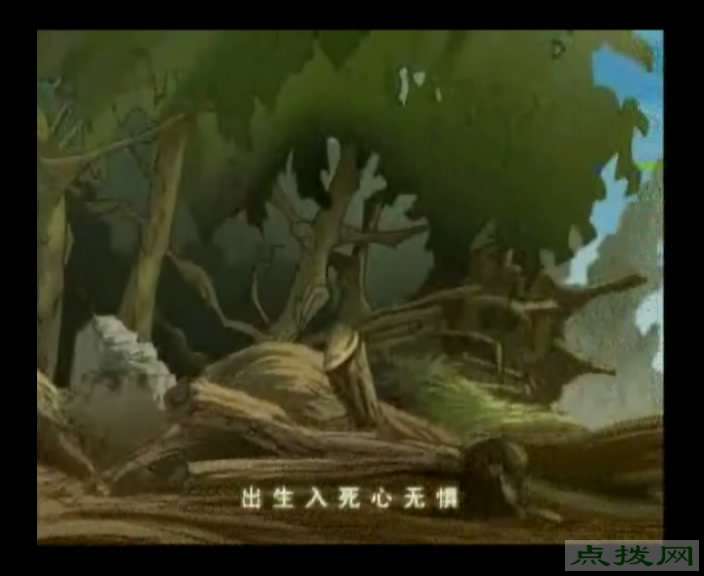

“电视损失率”设置为 0.05 时的转出效果:

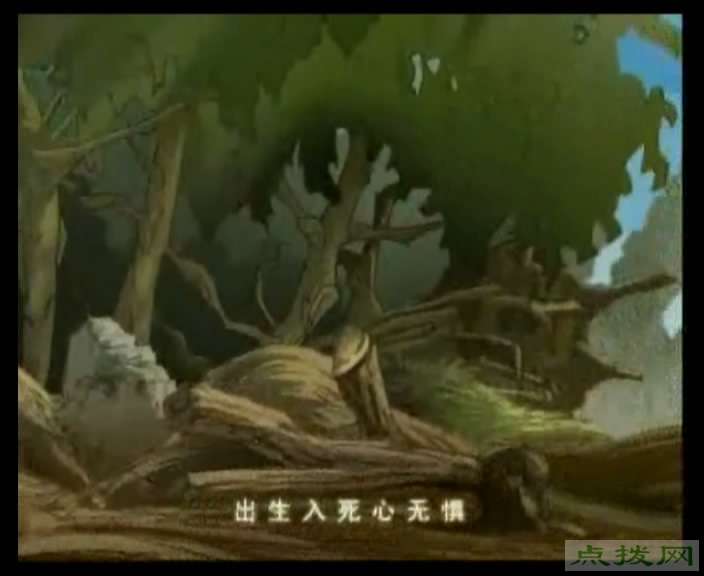

“电视损失率”设置为 0.1 时的转出效果:




一般电视损失率设置成0.05为宜,如果设置成0.1 (10%) 刻盘后可能在电视上会看到黑框。可自行尝试0.05到0.1之间的数字,直到找到适合自己电视的损失率。


想知道电视究竟遮挡了多少,请看11楼









方法二:

使用软件:Winavi 9 以下版本。

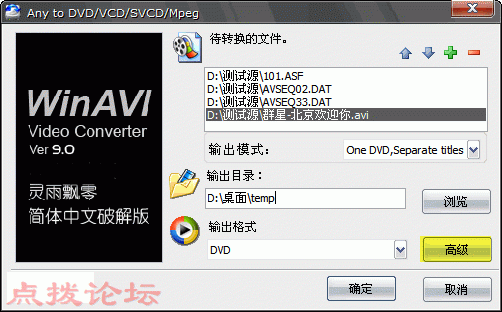

载入多个文件后,点“高级”:

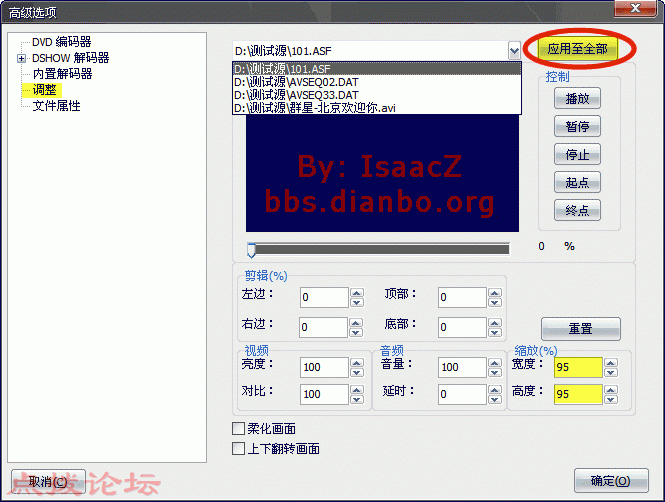

左侧点“调整”——右下角比例缩放高与宽均调整到95%。要想单个处理某个文件,就在上面的下拉框中选择。要想批量缩放,就点“应用至全部”。



方法三:

使用软件: Winavi 10.1

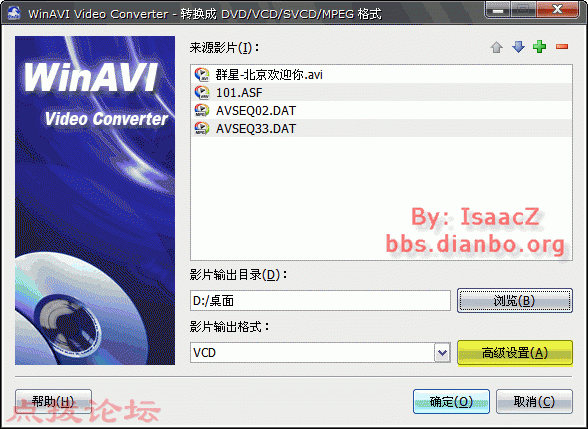

首先单个或批量载入文件,自定义相关项目,之后点“高级设置”:

WINAVI 10 载入多个文件.gif

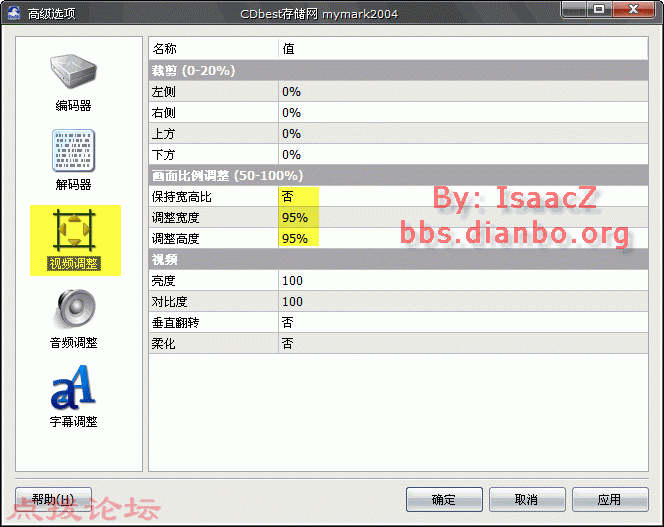

左侧点“视频调整”,右边中央依次更改参数如下图:

WINAVI 10 画面比例调整.gif

注意,上面的参数调整是全局性的,并不能针对单个文件进行设置。这一点不如WINAVI 9。

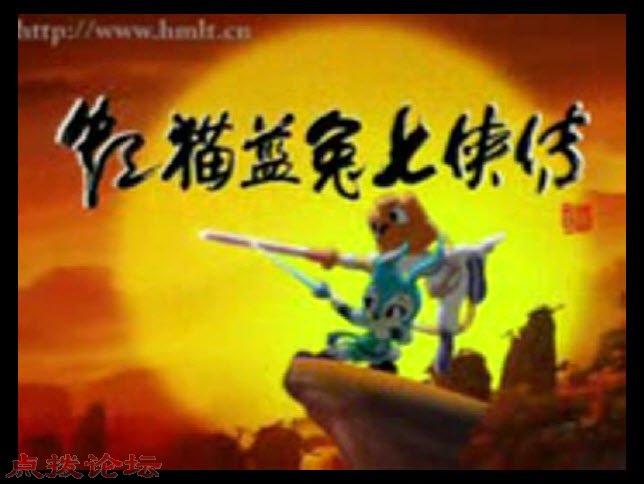

下面是 WINAVI 10.1 输出效果预览:


相关参考:[已解决] 每部视频都要进行安全框的设置吗?
IsaacZ的发言中如果提到任何字母缩写或专有名词,在本论坛中一般都能搜索到。点此立即搜索点拨论坛。如有搜索不到的,请尝试搜索百度百科,或者跟帖提问。
发帖前请注意看置顶帖。如果你发现自己的问题没有得到回答,说明你的问题提错了地方或者提问前未先阅读本版规则固顶帖011号

9294

威望

61万

金钱

1万

贡献

管理员

自由的灵魂

Rank: 9Rank: 9Rank: 9

积分
711680
主题
4872
帖子
30415
注册时间
2003-4-10
最后登录
2019-8-20
 楼主| 发表于 2008-12-8 20:32:05 | 显示全部楼层
注意先确定目标分辨率。电视损失率也可以设置0.05,看自己电视的实际情况来定。
IsaacZ的发言中如果提到任何字母缩写或专有名词,在本论坛中一般都能搜索到。点此立即搜索点拨论坛。如有搜索不到的,请尝试搜索百度百科,或者跟帖提问。
发帖前请注意看置顶帖。如果你发现自己的问题没有得到回答,说明你的问题提错了地方或者提问前未先阅读本版规则固顶帖011号
头像被屏蔽

119

威望

0

金钱

212

贡献

禁止发言

积分
1242
主题
58
帖子
166
注册时间
2008-5-10
最后登录
2018-5-3
发表于 2008-12-9 16:20:49 | 显示全部楼层



"先确定目标分辨率"是什么意思?只要转成DVD格式,不管是分辩率是352*288还是704*576,都选目标转换类型是“DVD”,对吗?如转成VCD,是选VCD,还是SVCD,用Xpress转出来有什么区别吗?还是以转时所用的模板来区分?

9294

威望

61万

金钱

1万

贡献

管理员

自由的灵魂

Rank: 9Rank: 9Rank: 9

积分
711680
主题
4872
帖子
30415
注册时间
2003-4-10
最后登录
2019-8-20
 楼主| 发表于 2008-12-9 17:07:55 | 显示全部楼层
不是这样,所谓目标格式,笼统地如下认为:

704或720打头的是DVD
352打头的是VCD

主要是视频转换计算器没有精确定义VCD、SVCD和DVD的分辨率。我大体上这样认为。
IsaacZ的发言中如果提到任何字母缩写或专有名词,在本论坛中一般都能搜索到。点此立即搜索点拨论坛。如有搜索不到的,请尝试搜索百度百科,或者跟帖提问。
发帖前请注意看置顶帖。如果你发现自己的问题没有得到回答,说明你的问题提错了地方或者提问前未先阅读本版规则固顶帖011号

9294

威望

61万

金钱

1万

贡献

管理员

自由的灵魂

Rank: 9Rank: 9Rank: 9

积分
711680
主题
4872
帖子
30415
注册时间
2003-4-10
最后登录
2019-8-20
 楼主| 发表于 2008-12-9 17:15:57 | 显示全部楼层
如果不嫌麻烦,也可以根据最终需要的分辨率手工计算一下。有个公式,不过挺难掌握的,有时间研究一下。
IsaacZ的发言中如果提到任何字母缩写或专有名词,在本论坛中一般都能搜索到。点此立即搜索点拨论坛。如有搜索不到的,请尝试搜索百度百科,或者跟帖提问。
发帖前请注意看置顶帖。如果你发现自己的问题没有得到回答,说明你的问题提错了地方或者提问前未先阅读本版规则固顶帖011号

215

威望

255

金钱

377

贡献

贵宾

Rank: 6Rank: 6Rank: 6

积分
2470
主题
27
帖子
201
注册时间
2008-2-9
最后登录
2019-3-9
发表于 2008-12-10 01:10:52 | 显示全部楼层
之前不是说过可以用MPC打开视频然后按:“Alt+I”(截图)另存。然后用ACDSee浏览调整图像大小为:720或者704【宽度】{DVD格式}
352【宽度】{VCD或者SVCD格式}
【保持宽高比!】然后会自动按比例设置高度。
举例:原视频:640X360
截图、调整图像为:宽度为720.那高度就会自动设为405
调整后视频宽高比为:720X405

9294

威望

61万

金钱

1万

贡献

管理员

自由的灵魂

Rank: 9Rank: 9Rank: 9

积分
711680
主题
4872
帖子
30415
注册时间
2003-4-10
最后登录
2019-8-20
 楼主| 发表于 2008-12-10 09:59:46 | 显示全部楼层

回复 6# binweiwei 的帖子

上面的计算方式只涉及到高度的计算,实际情况是在电视上左右两边也会被切掉一部分,所以宽度的等比缩小也要考虑,也就是说,不能按720或704来计算,应该乘以95%。
IsaacZ的发言中如果提到任何字母缩写或专有名词,在本论坛中一般都能搜索到。点此立即搜索点拨论坛。如有搜索不到的,请尝试搜索百度百科,或者跟帖提问。
发帖前请注意看置顶帖。如果你发现自己的问题没有得到回答,说明你的问题提错了地方或者提问前未先阅读本版规则固顶帖011号

9294

威望

61万

金钱

1万

贡献

管理员

自由的灵魂

Rank: 9Rank: 9Rank: 9

积分
711680
主题
4872
帖子
30415
注册时间
2003-4-10
最后登录
2019-8-20
 楼主| 发表于 2008-12-13 00:13:19 | 显示全部楼层
重新修正顶楼图片,添加了另一例图。
IsaacZ的发言中如果提到任何字母缩写或专有名词,在本论坛中一般都能搜索到。点此立即搜索点拨论坛。如有搜索不到的,请尝试搜索百度百科,或者跟帖提问。
发帖前请注意看置顶帖。如果你发现自己的问题没有得到回答,说明你的问题提错了地方或者提问前未先阅读本版规则固顶帖011号

291

威望

2844

金钱

500

贡献

高级会员

Rank: 4

积分
5900
主题
80
帖子
562
注册时间
2007-4-9
最后登录
2019-3-19
发表于 2009-3-30 20:44:36 | 显示全部楼层

TEMP

2、此时请出“视频转换计算器”,填入相关参数,假设电视遮挡的部分是5%的比例,则右上角“电视损失率”填入0.05。最后“计算”得出调整后大小,将调整后大小填入上一步的相应位置。

怎样知道电视遮挡了多少
